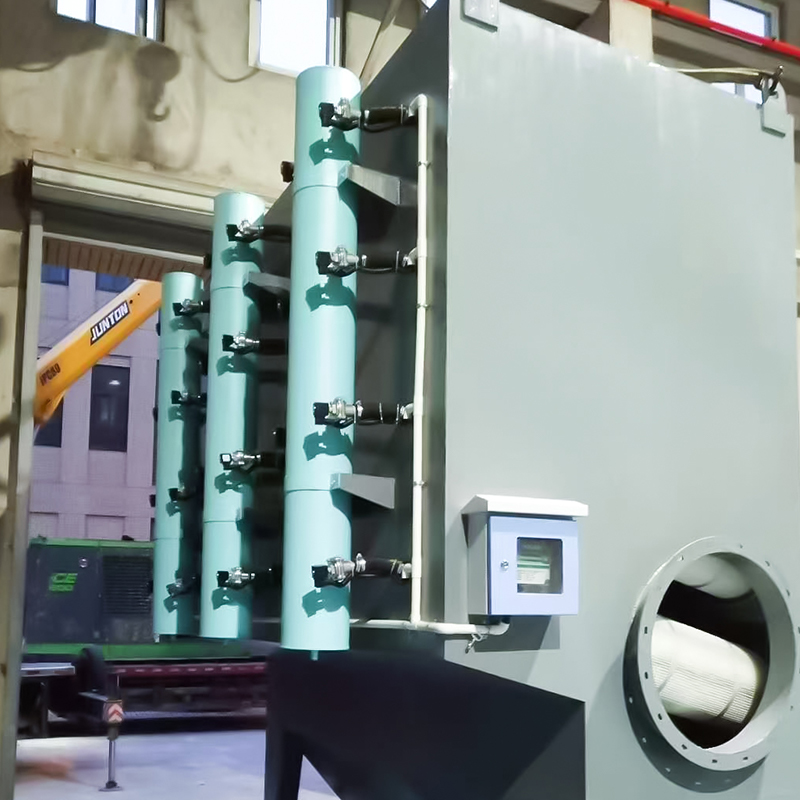

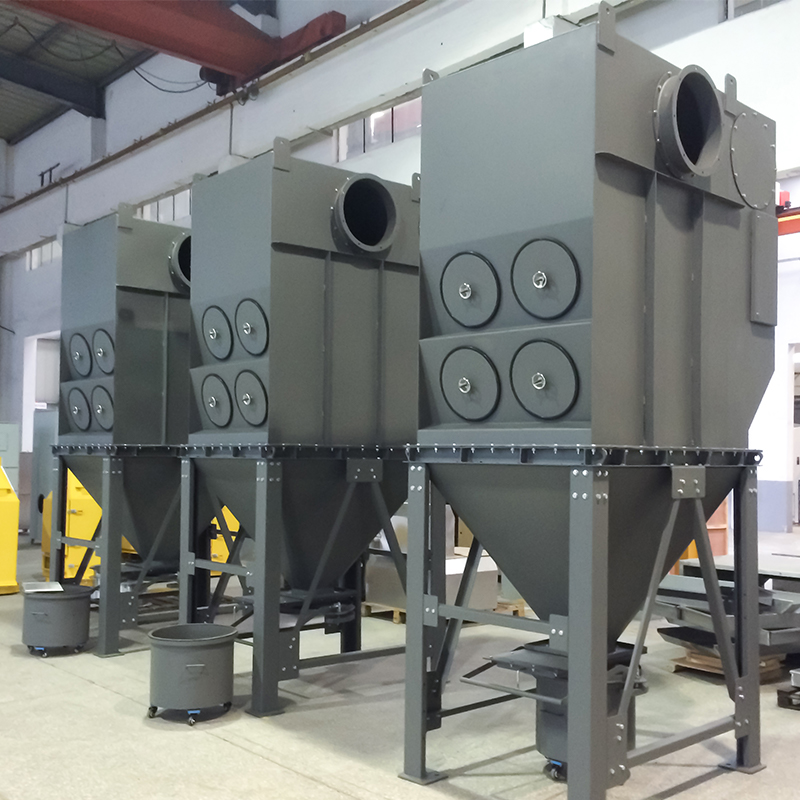

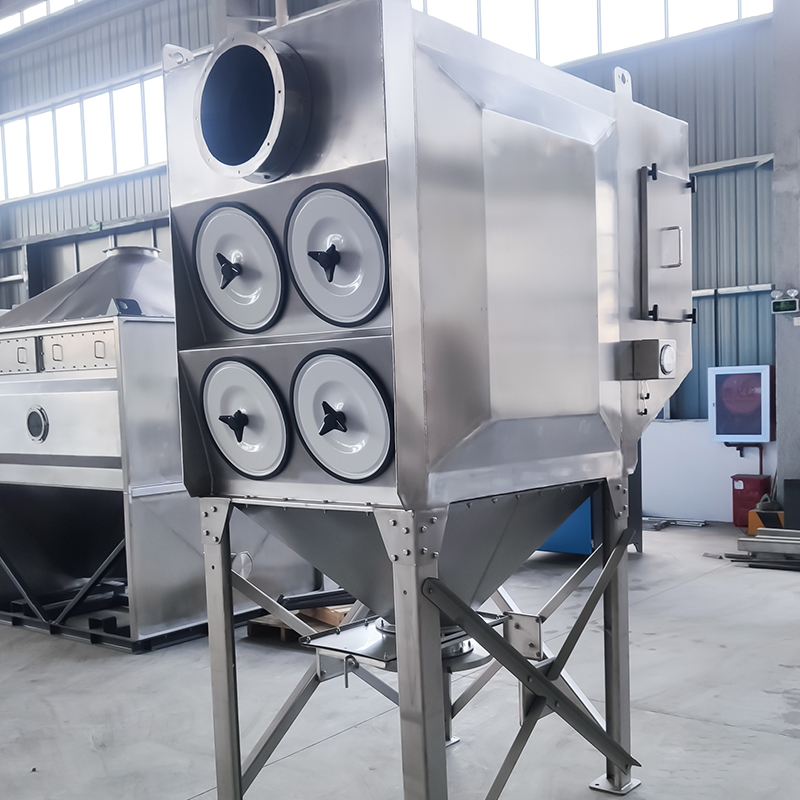

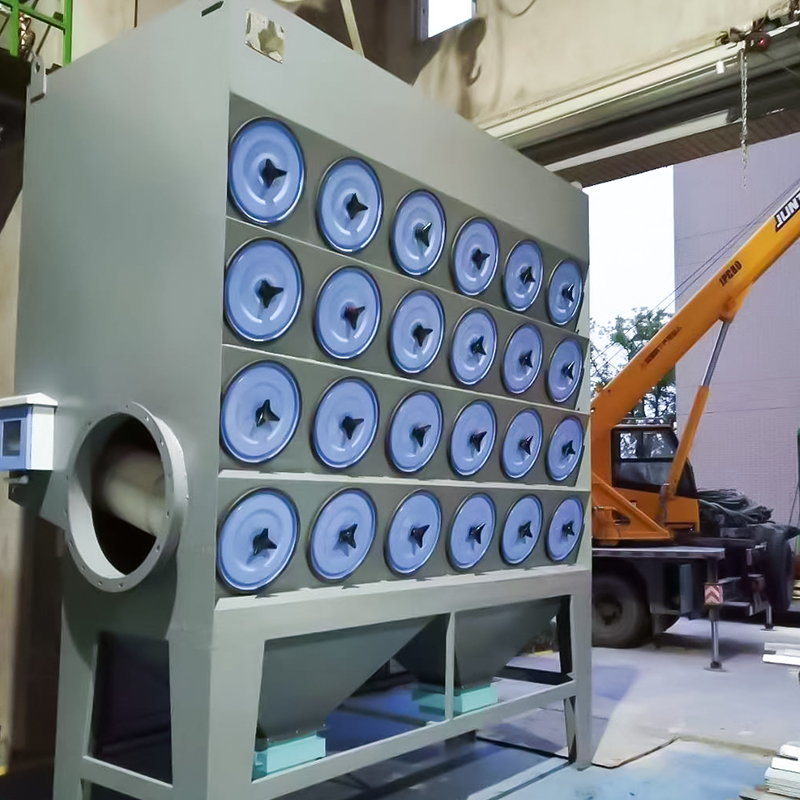

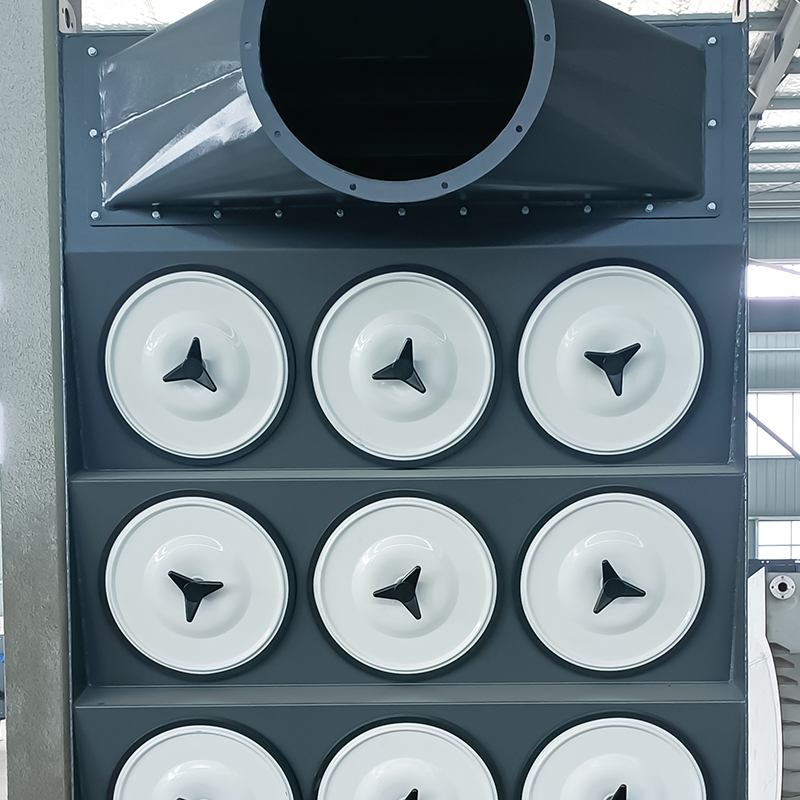

مبدأ عمل مجمع غبار الخرطوشة
يستخدم مجمع غبار الخرطوشة خراطيش الترشيح (المصنوعة من مواد الألياف مثل البوليستر والبولي تترافلوروإيثيلين) كوسيلة ترشيح لتنقية غاز العادم المحمل بالغبار. وتتمثل عمليتها الأساسية فيما يلي:
1. مدخل الغاز المحمل بالغبار: يدخل غاز العادم إلى مجمع الغبار عند المدخل ويتم توزيعه بالتساوي حول خراطيش الفلتر من خلال دليل التدفق.
2. الترشيح والفصل: يتم حبس جزيئات الغبار على سطح خرطوشة الفلتر (أساسًا من خلال الاصطدام بالقصور الذاتي والانتشار والغربلة)، ويمر الغاز النظيف عبر خراطيش الفلتر إلى حجرة الهواء النظيف.
3. تجديد الغبار: عندما تتكاثف طبقة الغبار الموجودة على سطح خرطوشة الفلتر وتصل المقاومة إلى قيمة محددة، يتم استخدام نفاثات النبض (الأكثر استخدامًا) أو الاهتزاز الميكانيكي لإزالة الغبار من خرطوشة الفلتر وإسقاطه في القادوس، واستعادة قدرة الترشيح الخاصة بالفلتر.
4. تفريغ الغبار: يتم تفريغ الغبار الموجود في القادوس بانتظام من خلال جهاز تفريغ الغبار (مثل الناقل اللولبي أو جهاز التفريغ النجمي).

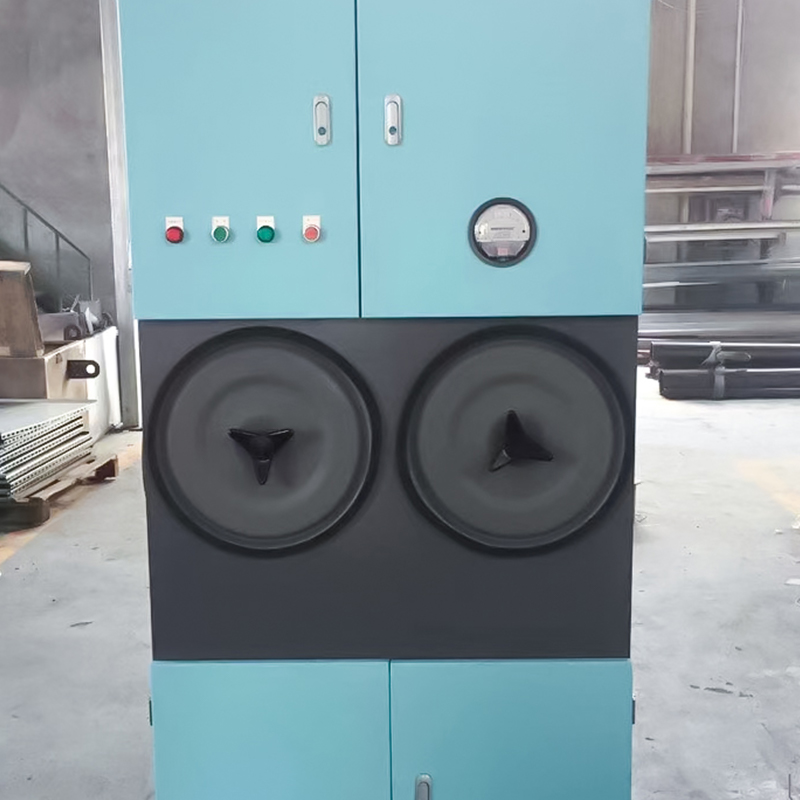

مواصفات مجمع غبار الخرطوشة المستقل
| No | نموذج | سعة تدفق الهواء | منطقة الفلتر | الأبعاد الخارجية | قوة | وزن | كفاءة |
| 1 | ل ر-15/18 | 1500م3/ساعة | 18㎡ | 800*750*2200 mm | 1.1 kw | 230 kg | 99.90% |
| 2 | ل ر-25/22 | 2500م3/ساعة | 22㎡ | 820*920*2500 mm | 3 kw | 380 kw | 99.90% |
| 3 | LR-35/30 | 3500م3/ساعة | 30㎡ | 850*920*2600 mm | 4 kw | 380 kw | 99.90% |
| 4 | LR-45/40 | 4500م3/ساعة | 40㎡ | 890*940*2700 mm | 5.5 kw | 380 kw | 99.90% |
| 5 | LR-60/48 | 6000م3/ساعة | 48㎡ | 990*960*2800 mm | 7.5 kw | 380 kw | 99.90% |
| 6 | LR-75/60 | 7500م3/ساعة | 60㎡ | 1200*1200*3000 mm | 11 kw | 380 kw | 99.90% |
صيغ الحساب للتقنيات الرئيسية لمجمعات غبار الخراطيش
1. سرعة الترشيح (فولت)
سرعة الترشيح هي حجم الغاز الذي يمر عبر منطقة الترشيح الفعالة لخرطوشة المرشح لكل وحدة زمنية وهي معلمة تصميم أساسية
v = \frac{Q}{60 \times A}
- v: سرعة الترشيح (م/دقيقة)، يتم اختيارها عادةً بناءً على خصائص الغبار (على سبيل المثال، 1.0-2.0 م/دقيقة للغبار الجاف غير اللزج، 0.5-1.0 م/دقيقة للغبار اللزج)؛
- Q: حجم الهواء المعالج (م³/ساعة)؛
- A: إجمالي مساحة الترشيح الفعالة (م²).
2. إجمالي مساحة الترشيح الفعالة (أ)
A = n \times A_1
- n: عدد خراطيش الفلتر؛
- A_1: مساحة الترشيح الفعالة لخرطوشة مرشح واحدة (م²)، محسوبة من أبعاد الخرطوشة: A_1 = \pi \times D \times L (D هو قطر الخرطوشة، م؛ L هو طول الخرطوشة، م).
3. عدد خراطيش الفلتر (ن)
مشتقة من حجم الهواء وسرعة الترشيح:
n = \frac{Q}{60 \times v \times A_1}
4. مقاومة المعدات (ΔP)
تتكون المقاومة الإجمالية لمجمع غبار الخرطوشة من مقاومة وسائط المرشح نفسها ومقاومة طبقة الغبار. الصيغة التجريبية (التقديرية) هي:
\Delta P = \Delta P_0 + \Delta P_d
- \Delta P_0: مقاومة خرطوشة الفلتر النظيفة (Pa)، عادةً 100-200 Pa؛
- \Delta P_d: مقاومة طبقة الغبار (Pa)، والتي ترتبط بسمك طبقة الغبار وسرعة الترشيح. أثناء التشغيل، يتم التحكم في المقاومة الكلية عمومًا بين 1000-1500 باسكال.
5. معلمات الحقن النبضي (لنماذج التنظيف النبضي)
- ضغط الحقن: عادة 0.4-0.6 ميجا باسكال (هواء مضغوط)؛
- وقت الحقن: 0.1-0.2 ثانية لكل خرطوشة فلتر؛
- دورة الحقن: اعتمادًا على إعداد المقاومة، عادةً ما تكون من 30 إلى 120 ثانية (قابلة للتعديل تلقائيًا عبر وحدة التحكم في الضغط التفاضلي).
ينبغي تعديل الصيغة أعلاه بناءً على ظروف التشغيل الفعلية (مثل تركيز الغبار وحجم الجسيمات ودرجة الحرارة) لضمان تشغيل المعدات بكفاءة واستقرار.
