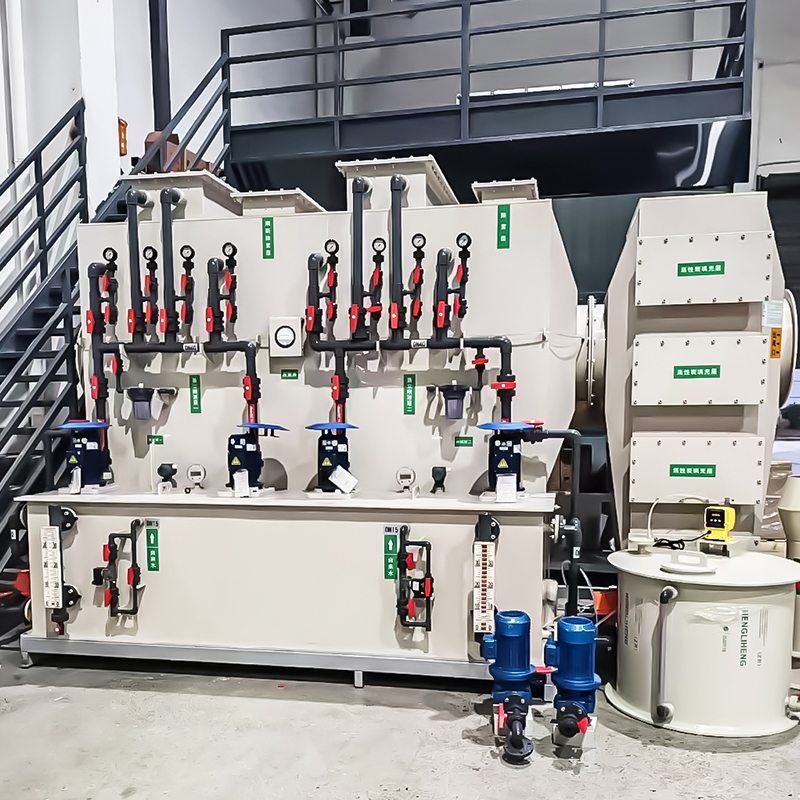

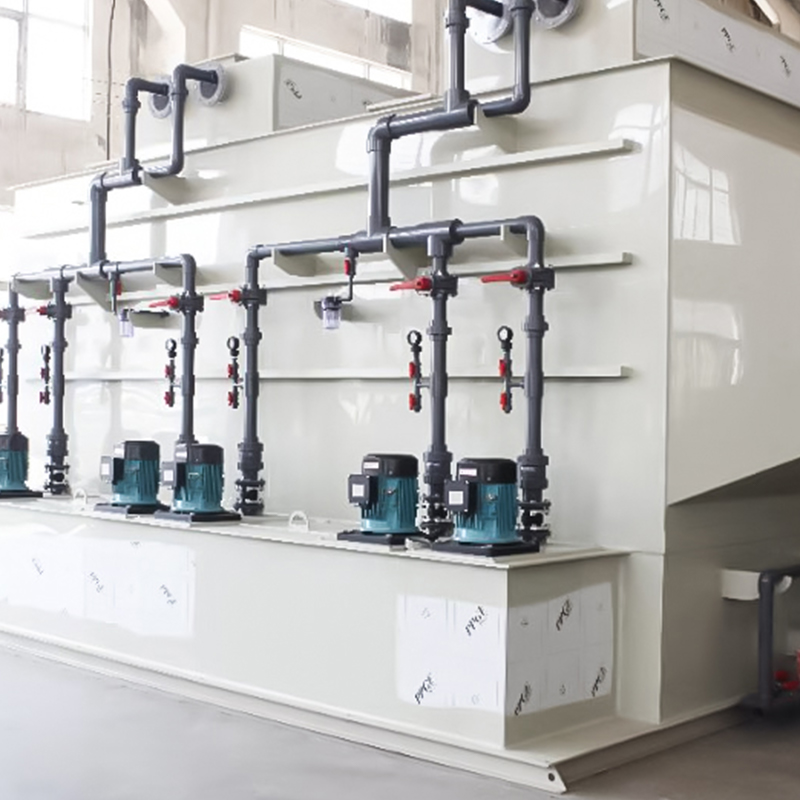

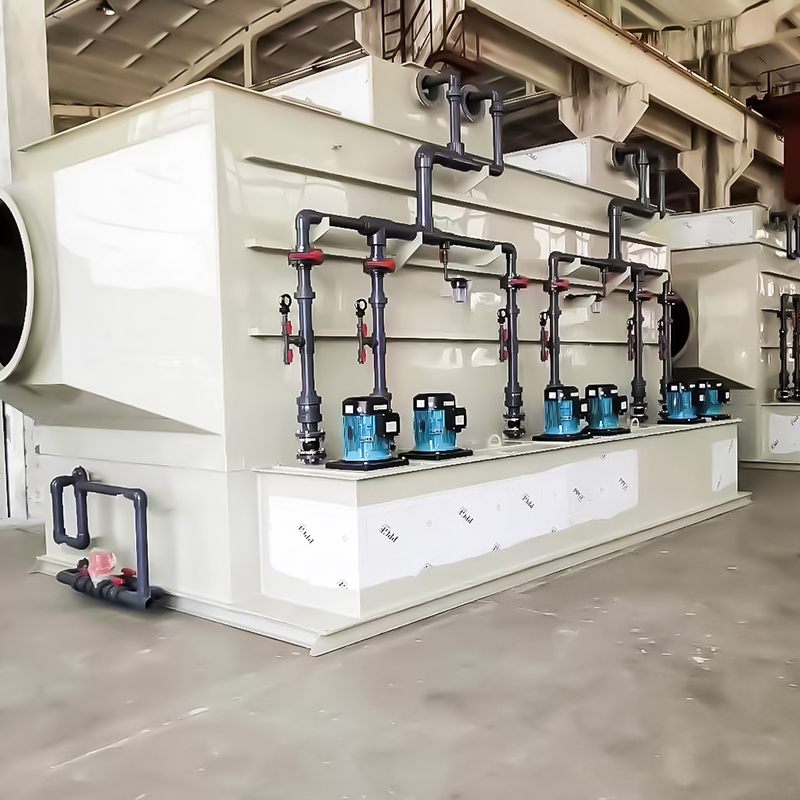

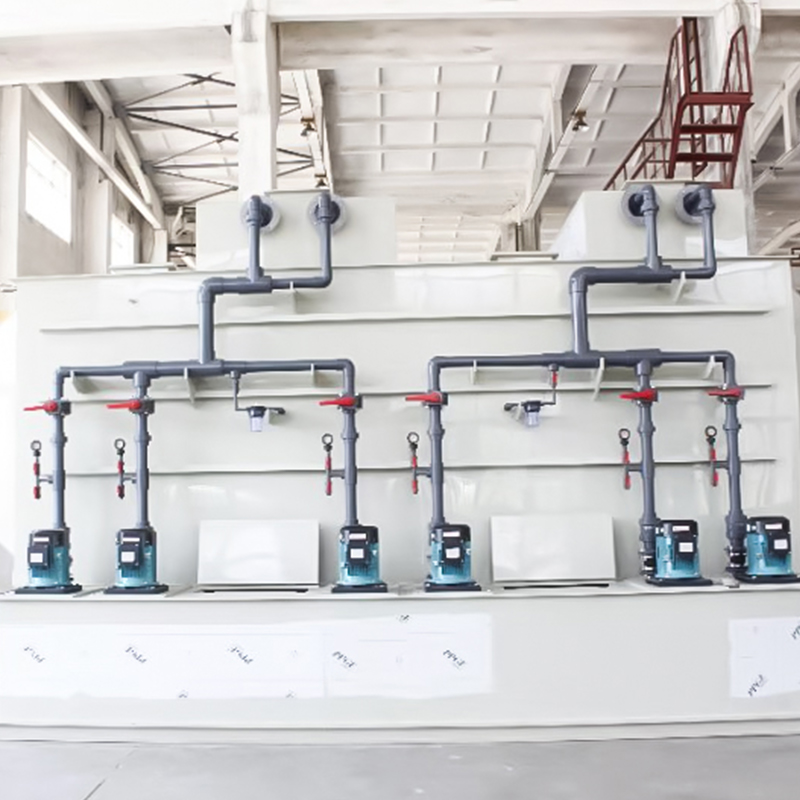

برج الغسيل الأفقي PP

مبدأ عمل برج الرش الأفقي

يحقق برج الرش الأفقي تنقية غاز العادم من خلال ملامسة الغاز والسائل. الهدف الأساسي هو امتصاص أو تحييد الملوثات الموجودة في غاز النفايات باستخدام سائل الرش (المياه النظيفة والمواد الكيميائية وما إلى ذلك). العملية المحددة هي كما يلي:

1. مدخل غاز النفايات: يدخل غاز النفايات أفقياً من أحد طرفي جسم البرج ويتدفق على طول القناة الموجودة في البرج.
2. الانحلال بالرش: بعد أن يقوم نظام الرش (المضخة، الأنبوب، الفوهة) بضغط السائل، فإنه يقوم بتفتيته إلى قطرات دقيقة من خلال الفوهة ويتم توزيعه بالتساوي في البرج.
3. تفاعل الغاز والسائل: تكون القطرات المتناثرة على اتصال كامل بغاز النفايات المتدفق أفقيًا، ويتم امتصاص الملوثات فيزيائيًا (مثل التصاق الغبار) أو التفاعلات الكيميائية (مثل تحييد الحمض والقاعدة).
4. تفريغ غاز التنقية: تتم إزالة الغاز المعالج من الطرف الآخر بواسطة جهاز إزالة الضباب.
5. معالجة النفايات السائلة: يتم تصريف الملوثات الممتصة للنفايات السائلة من أسفل البرج وتدخل إلى نظام المعالجة اللاحق.

تحليل التصميم الهيكلي لبرج الرش الأفقي

يجب تصميم هيكلها حول "تحسين كفاءة الاتصال بين الغاز والسائل" و"ضمان استقرار التشغيل"، وتشمل المكونات الأساسية ما يلي

1. هيكل البرج
- المواد: اختر وفقًا لمقاومة التآكل لغاز النفايات (مثل بلاستيك PP والألياف الزجاجية والفولاذ الكربوني المضاد للتآكل)، لضمان مقاومة الأحماض والقلويات ومقاومة درجات الحرارة العالية.
- الحجم: تم تصميم الطول وفقًا لحجم معالجة غاز العادم ووقت الإقامة (عادةً، يجب الاحتفاظ بغاز العادم في البرج لمدة 1-3 ثوانٍ)، ويجب أن يتطابق العرض والارتفاع مع نطاق تغطية الرش لتجنب حدوث ماس كهربائي في تدفق الهواء.

2. أجهزة سحب وإخراج الهواء
- مدخل الهواء: مصمم في الغالب كمنافذ توهج أو أنواع قابلة للتوسيع تدريجياً، بحيث يتم توزيع غاز العادم بالتساوي في جسم البرج، مع تجنب المعالجة غير الكافية بسبب تدفق الهواء المحلي المفرط.
- مخرج الهواء: يقع مقابل مدخل الهواء، ويجب تركيب جهاز إزالة الضباب (مثل الألواح الحاجزة وجهاز إزالة الضباب الشبكي السلكي) لمنع خروج قطرات السائل مع الغاز المنقى.

3. نظام الرش
- الفوهة: يجب أن يكون للمكونات الرئيسية تأثير رذاذ جيد (قطر القطرات 100-300 ميكرومتر، وموزعة بالتساوي. غالبًا ما يتم استخدام فوهات مخروطية مجوفة أو فوهات حلزونية؛ ويجب أن تغطي الكمية والتخطيط المقطع العرضي لتدفق الهواء بالكامل لتجنب النقاط العمياء.
- الأنابيب والمضخة: يجب أن تكون الأنابيب مضادة للتآكل، ويجب أن يتوافق رأس المضخة ومعدل التدفق مع متطلبات الفوهة لضمان استقرار ضغط الرش.

4. منطقة اتصال الغاز بالسائل
- سيتم ملء بعض أجسام الأبراج (مثل حلقات البالة، وحلقات الخطوة) أو الحواجز لزيادة مساحة ووقت التلامس بين الغاز والسائل، وتحسين كفاءة الامتصاص (خاصة بالنسبة لغاز النفايات منخفض التركيز).

5. نظام تخزين وتصريف السوائل
- منطقة تخزين السوائل في أسفل البرج: لتخزين الرذاذ، يجب تصميم حجم كافٍ، ويجب ضبط مقياس مستوى السائل للتحكم في حجم السائل.
- منفذ تفريغ السوائل: يقع في الجزء السفلي من منطقة تخزين السوائل لتسهيل تفريغ النفايات السائلة؛ تم تصميم بعضها بمضخة دوران يمكنها إعادة تدوير السوائل غير المشبعة وتقليل استهلاك الأدوية.

6. الهيكل المساعد
- فتحات التفتيش (لسهولة صيانة الفوهات والحشوات)، ونوافذ المراقبة (مراقبة حالة التشغيل الداخلية)، والطلاءات المضادة للتآكل (إطالة عمر البرج)، وما إلى ذلك.

نقاط التصميم الرئيسية
- مطابقة معدل تدفق الغاز والسائل: معدل تدفق غاز العادم مرتفع جدًا، ومن السهل حمل السائل. إذا كانت منخفضة للغاية، فإن كفاءة العلاج ستكون منخفضة، ويجب تحسينها من خلال الحساب.
- التحكم في المقاومة: يحتاج التصميم الهيكلي إلى تقليل مقاومة تدفق الهواء وتقليل استهلاك طاقة المروحة.
- مقاومة التآكل ودرجة الحرارة: اختر المادة المناسبة وفقًا لتركيبة غاز النفايات (مثل الكبريت والكلور) ودرجة الحرارة لتجنب تآكل المعدات.

من خلال التصميم المعقول، يمكن لبرج الرش الأفقي التعامل بكفاءة مع الغبار والغازات الحمضية والقلوية وبعض الغازات العضوية، وهو مناسب للصناعات الكيميائية والطلاء والطلاء الكهربائي وغيرها.

اتصل بنا
يمكن لبرج الرش الأفقي التعامل مع حجم الهواء من 5000 إلى 30000 م³، ويمكن تخصيصه وفقًا للاحتياجات الفعلية.
الرقم التسلسلي اسم المواصفات (الطول * العرض * الارتفاع، الوحدة: مم) وحدة كمية ملاحظات
1 برج الرش الأفقي (حجم معالجة الهواء: 5000 م³/ساعة) 2500 (بما في ذلك حجم القطر المتغير) * 1200 (باستثناء حجم خزان المياه) * 1800 مجموعة 1 1. تشتمل مواد المعدات على PP، والفولاذ المقاوم للصدأ 304، وFRP، بسماكات مخصصة لتلبية متطلبات المصنع المحددة.
2. سرعة البرج الفارغ: 1.5 متر في الثانية؛
3. نظام رش أحادي الطبقة مع فوهات حلزونية مقاس 4 × 4 بوصة؛
4. طبقة واحدة من حلقات Pall مقاس 50 مم ≥600 مم؛
5. طبقة واحدة من مزيل الضباب الشبكي السلكي PP ≥200 مم؛
6. منفذا تفتيش من الزجاج المقسّى الشفاف مقاس 500 مم؛
7. قطر المدخل/المخرج: 400 ملم؛
8. خزان جرعات كيميائية متكامل على الجانب؛
9. منفذ تصريف واحد، منفذ فائض، نظام تجديد المياه اليدوي/التلقائي الذي يعمل بالطفو؛
- مضخة الدورة الدموية 1.5 كيلو وات مجموعة 1 مضخة PP عمودية مقاومة للأحماض والقلويات ومضادة للتآكل، التدفق: 169 م³/ساعة، الرفع: 15 م، محرك موفر للطاقة على مرحلتين
2 برج الرش الأفقي (حجم معالجة الهواء: 10000 م³/ساعة) 3000 (بما في ذلك حجم القطر المتغير) * 1500 (باستثناء حجم خزان المياه) * 1800 مجموعة 1 1) تشتمل مواد المعدات على PP، والفولاذ المقاوم للصدأ 304، وFRP، بسماكات مخصصة لتلبية متطلبات المصنع المحددة؛
2) سرعة البرج الفارغ: 1.5 متر في الثانية؛
3) طبقة رش واحدة تحتوي على ست فوهات حلزونية مقاس 4 بوصات؛
4) طبقة واحدة من حلقات Pall مقاس Ø50 مم ≥600 مم؛
5) طبقة واحدة من مزيل الضباب الشبكي السلكي PP ≥200 مم؛
6) منفذي تفتيش من الزجاج المقسّى الشفاف مقاس 500 مم؛
7) قطر المدخل/المخرج: ￠600 مم؛
8) خزان جرعات كيميائي متكامل على الجانب.
9) منفذ تصريف واحد، منفذ فائض، نظام تجديد المياه اليدوي/التلقائي الذي يعمل بالطفو؛
- مضخة الدورة الدموية 2.2 كيلو وات مجموعة 1 مضخة PP عمودية مقاومة للأحماض والقلويات ومضادة للتآكل، التدفق: 24 م³/ساعة، الرفع: 20 م، محرك موفر للطاقة على مرحلتين
3 برج الرش الأفقي (حجم معالجة الهواء: 15000 م³/ساعة) 3600 (بما في ذلك حجم القطر المتغير) * 1500 (باستثناء حجم خزان المياه) * 1800 مجموعة 1 1. تشتمل مواد المعدات على PP، والفولاذ المقاوم للصدأ 304، وFRP، بسماكات مخصصة لتلبية متطلبات المصنع المحددة.
2. سرعة البرج الفارغ: 1.5 متر في الثانية؛
3. نظام رش أحادي الطبقة مع فوهات حلزونية مقاس 8 1/4 بوصة؛
4. طبقة واحدة من حلقات Pall مقاس 50 مم ≥600 مم؛
5. طبقة واحدة من مزيل الضباب الشبكي السلكي PP ≥200 مم؛
6. منفذا تفتيش من الزجاج المقسّى الشفاف مقاس 500 مم؛
7. قطر المدخل/المخرج: 700 ملم؛
8. خزان جرعات كيميائية متكامل على الجانب؛
9. منفذ تصريف واحد، منفذ فائض، نظام تجديد المياه اليدوي/التلقائي الذي يعمل بالطفو؛
- مضخة الدورة الدموية 3.75 كيلو وات مجموعة 1 مضخة PP عمودية مقاومة للأحماض والقلويات ومضادة للتآكل، التدفق: 28 م³/ساعة، الرفع: 28 م، محرك موفر للطاقة على مرحلتين
4 برج الرش الأفقي (حجم معالجة الهواء: 20000 م³/ساعة) 4200 (بما في ذلك حجم القطر المتغير) * 1500 (باستثناء حجم خزان المياه) * 1800 مجموعة 1 1) تشتمل مواد المعدات على PP، والفولاذ المقاوم للصدأ 304، وFRP، بسماكات مخصصة لتلبية متطلبات المصنع المحددة.
2) سرعة البرج الفارغ: 1.5 متر في الثانية؛
3) طبقة رش واحدة مع فوهات حلزونية مقاس 8 1/4 بوصة؛
4) طبقة واحدة من حلقات Pall مقاس Ø50 مم ≥600 مم؛
5) طبقة واحدة من مزيل الضباب الشبكي السلكي PP ≥200 مم؛
6) منفذي تفتيش من الزجاج المقسّى الشفاف مقاس 500 مم؛
7) قطر المدخل/المخرج: 800 ملم؛
8) خزان جرعات كيميائي متكامل على الجانب.
9) منفذ تصريف واحد، منفذ فائض، نظام تجديد المياه اليدوي/التلقائي الذي يعمل بالطفو؛
مضخة الدورة الدموية 3.75 كيلو وات مجموعة 1 مضخة عمودية مقاومة للتآكل من مادة البولي بروبيلين تعمل بالتشغيل الجاف
معدل التدفق: 28 م³/ساعة
الرأس: 28 م
محرك كفاءة الطاقة من المستوى 2

العلامة التجارية: Riyiguobao
5 برج الرش الأفقي (حجم معالجة الهواء: 25000 م³/ساعة) 4100 (بما في ذلك حجم القطر المتغير) * 2000 (باستثناء حجم خزان المياه) * 1900 مجموعة 1 1. تشتمل مواد المعدات على PP، والفولاذ المقاوم للصدأ 304، وFRP، بسماكات مخصصة لتلبية متطلبات المصنع المحددة.
2. سرعة البرج الفارغ: 1.5 متر في الثانية؛
3. نظام رش أحادي الطبقة مزود بـ 10 فوهات حلزونية مقاس 4 بوصات؛
4. طبقة واحدة من حلقات Pall مقاس 50 مم ≥600 مم؛
5. طبقة واحدة من مزيل الضباب الشبكي السلكي PP ≥200 مم؛
6. منفذا تفتيش من الزجاج المقسّى الشفاف مقاس 500 مم؛
7. قطر المدخل/المخرج: ￠900 مم؛
8. خزان جرعات كيميائية متكامل على الجانب؛
9. منفذ تصريف واحد، منفذ فائض، نظام تجديد المياه اليدوي/التلقائي الذي يعمل بالطفو؛
- مضخة الدورة الدموية 5.5 كيلو وات مجموعة 1 مضخة PP عمودية مقاومة للأحماض والقلويات ومضادة للتآكل، التدفق: 38 م³/ساعة، الرفع: 32 م، محرك موفر للطاقة على مرحلتين، العلامة التجارية: Rizhao Guobao؛
6 برج الرش الأفقي (حجم معالجة الهواء: 30000 م³/ساعة) 4500 (بما في ذلك حجم القطر المتغير) * 2000 (باستثناء حجم خزان المياه) * 1900 مجموعة 1 10. تشتمل مواد المعدات على PP، والفولاذ المقاوم للصدأ 304، وFRP، بسماكات مخصصة لتلبية متطلبات المصنع المحددة.
11. سرعة البرج الفارغ: 1.5 متر في الثانية؛
12. نظام رش أحادي الطبقة مزود بـ 13 فوهة حلزونية مقاس 4 بوصات؛
13. طبقة واحدة من حلقات Pall مقاس 50 مم ≥600 مم؛
14. طبقة واحدة من مزيل الضباب الشبكي السلكي PP ≥200 مم؛
15. منفذا تفتيش من الزجاج المقسّى الشفاف مقاس 500 مم؛
16. قطر المدخل/المخرج: ￠1000 مم؛
17. خزان جرعات كيميائية متكامل على الجانب.
منفذ تصريف واحد، منفذ فائض، نظام تجديد المياه اليدوي/التلقائي الذي يعمل بالطفو؛
- مضخة الدورة الدموية 7.5 كيلو وات مجموعة 1 مضخة PP عمودية مقاومة للأحماض والقلويات ومضادة للتآكل، التدفق: 50 م³/ساعة، الرفع: 38 م، محرك موفر للطاقة على مرحلتين، العلامة التجارية: Rizhao Guobao؛
- مواصفات أخرى
التخصيص غير القياسي		 - - -
