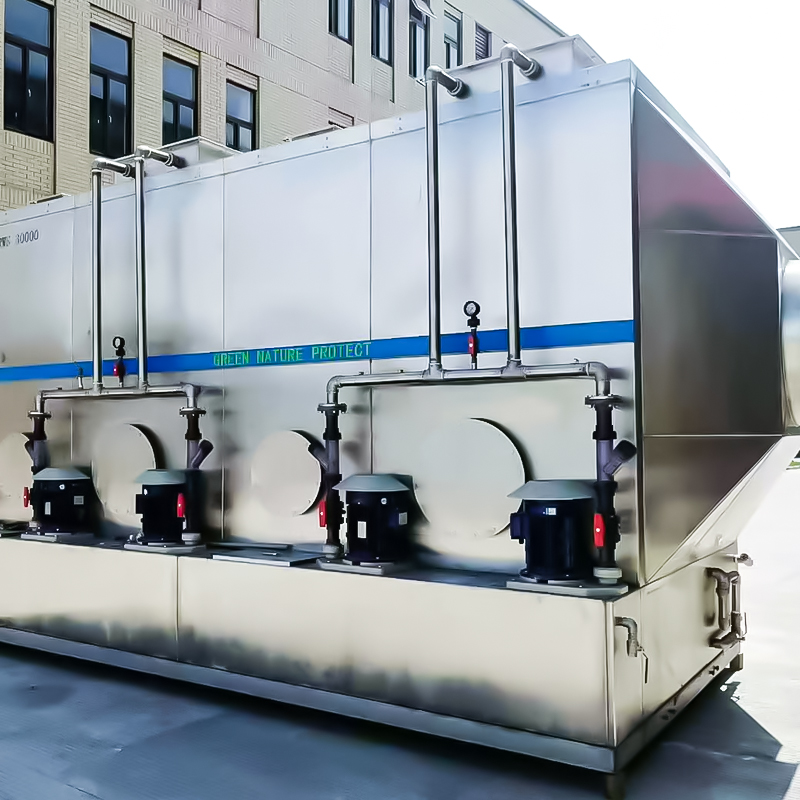

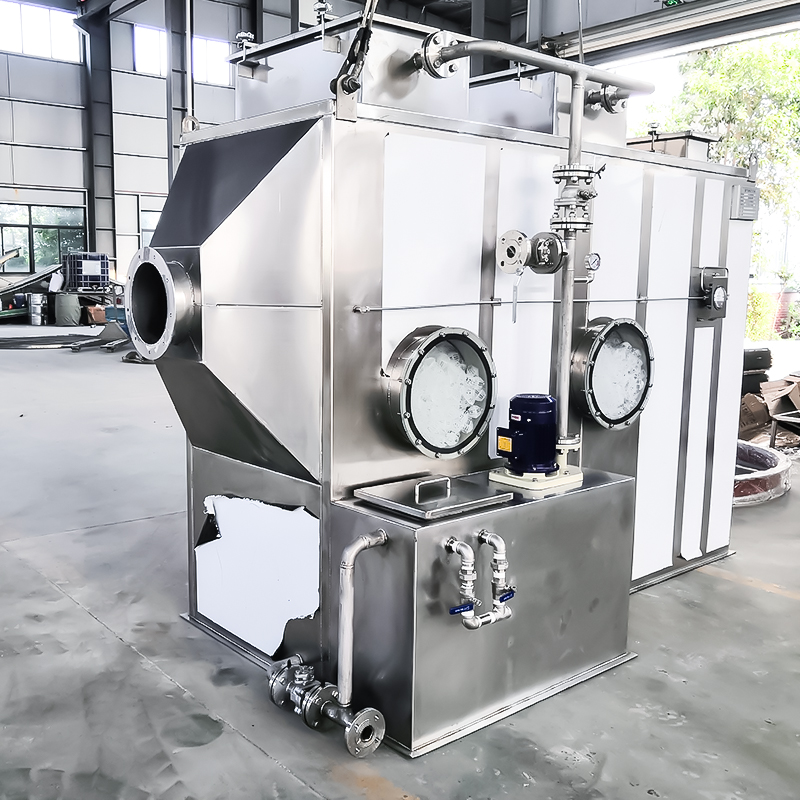

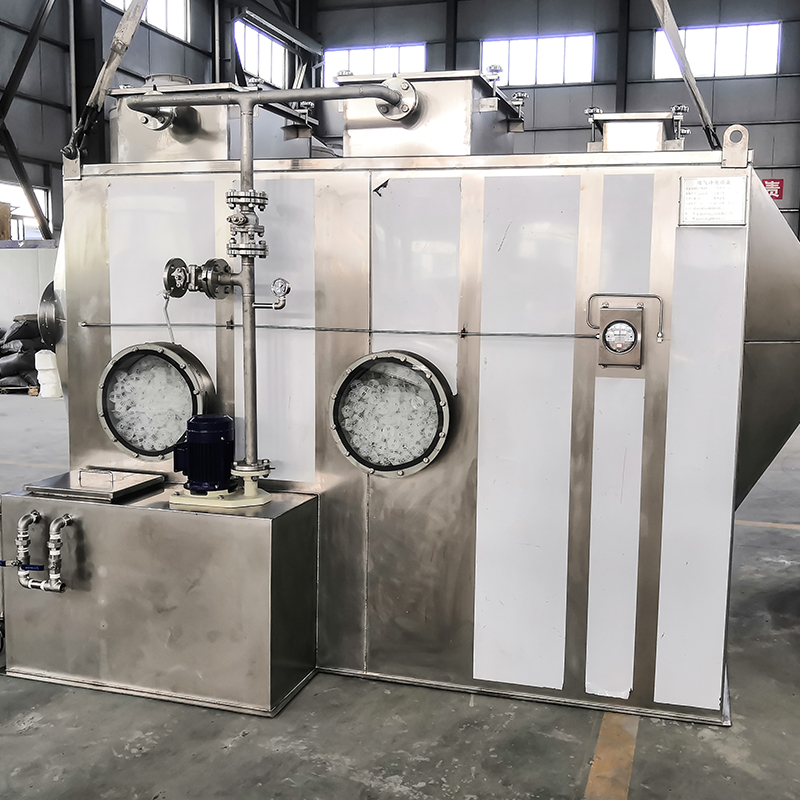

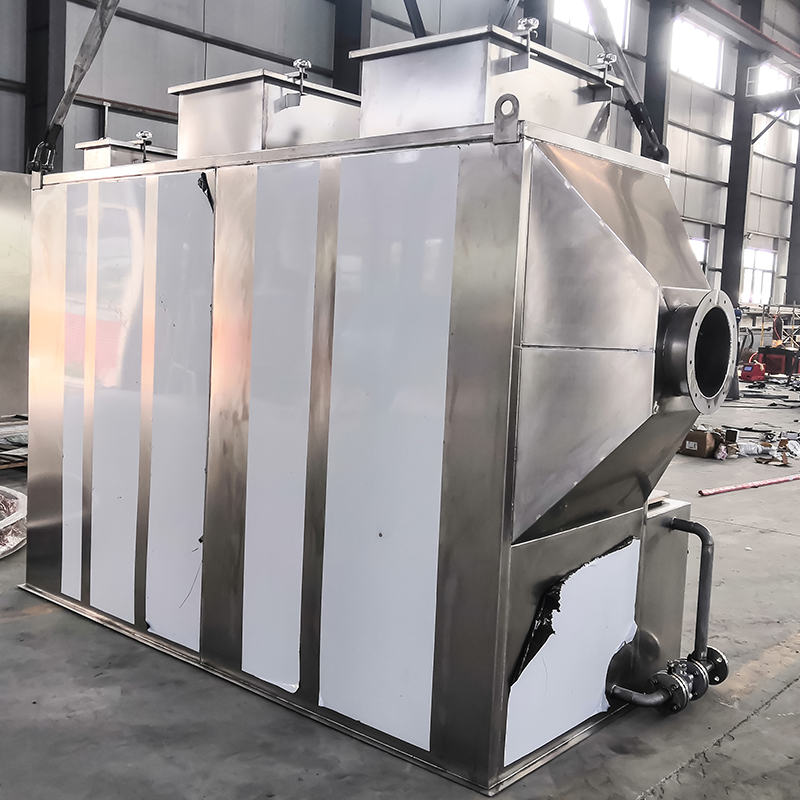

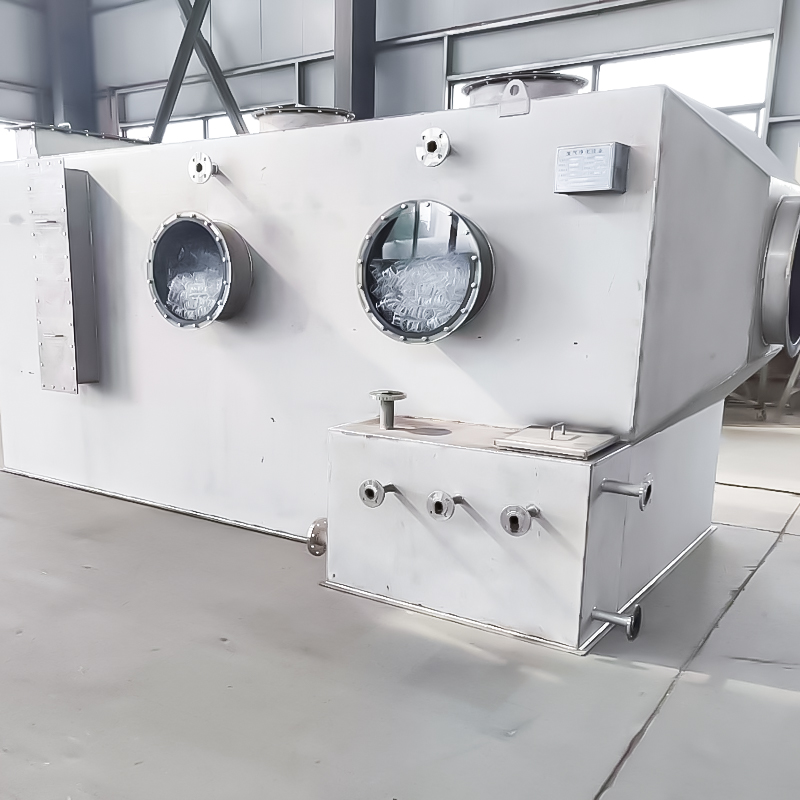

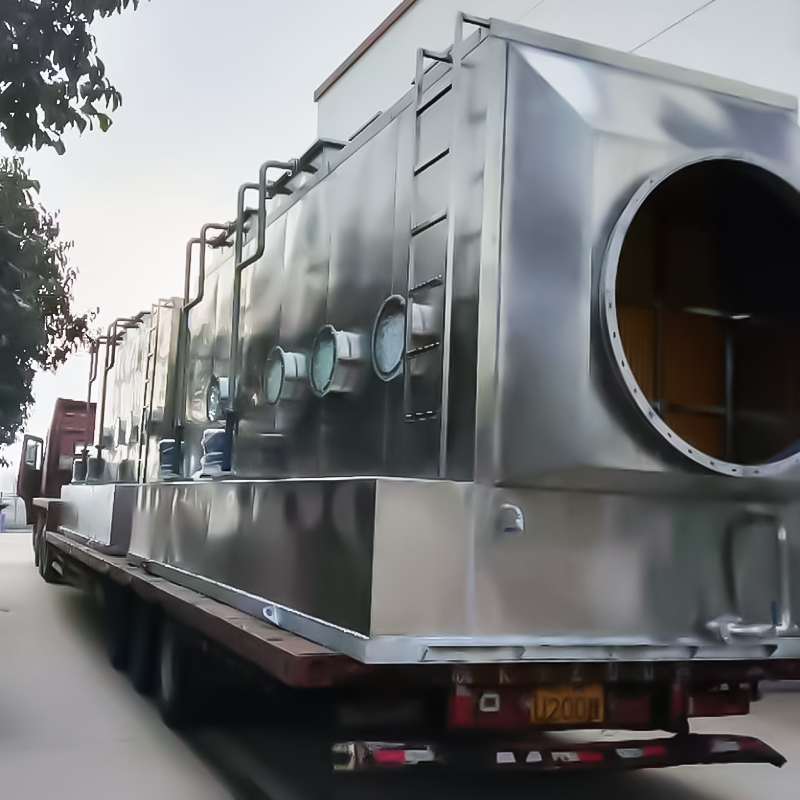

برج غسيل أفقي من الفولاذ المقاوم للصدأ 304

الصفحة الرئيسية / منتج / معدات معالجة غازات النفايات الحمضية والقلوية / جهاز غسيل أفقي / برج غسيل أفقي من الفولاذ المقاوم للصدأ 304
  • برج غسيل أفقي من الفولاذ المقاوم للصدأ 304
  • برج غسيل أفقي من الفولاذ المقاوم للصدأ 304
  • برج غسيل أفقي من الفولاذ المقاوم للصدأ 304
  • برج غسيل أفقي من الفولاذ المقاوم للصدأ 304
  • برج غسيل أفقي من الفولاذ المقاوم للصدأ 304
  • برج غسيل أفقي من الفولاذ المقاوم للصدأ 304
  • برج غسيل أفقي من الفولاذ المقاوم للصدأ 304
  • برج غسيل أفقي من الفولاذ المقاوم للصدأ 304
  • برج غسيل أفقي من الفولاذ المقاوم للصدأ 304
  • برج غسيل أفقي من الفولاذ المقاوم للصدأ 304
  • برج غسيل أفقي من الفولاذ المقاوم للصدأ 304
  • برج غسيل أفقي من الفولاذ المقاوم للصدأ 304
  • برج غسيل أفقي من الفولاذ المقاوم للصدأ 304
  • برج غسيل أفقي من الفولاذ المقاوم للصدأ 304
  • برج غسيل أفقي من الفولاذ المقاوم للصدأ 304
  • برج غسيل أفقي من الفولاذ المقاوم للصدأ 304

برج غسيل أفقي من الفولاذ المقاوم للصدأ 304

أولاً. مبدأ العمل في برج الرش الأفقي

برج الرش الأفقي هو جهاز تنقية غاز فعال، يستخدم أساسا لمعالجة الملوثات في غاز النفايات الصناعية، مثل الرذاذ الحمضي، والرذاذ القلوي، والغازات العضوية، والمواد الجسيمية.

1. اتصال التدفق المتقاطع بين الغاز والسائل
- إدخال غاز العادم: يتم إدخال غاز العادم إلى جسم البرج الأفقي من خلال نظام المروحة، وعادة ما يدخل من جانب واحد أو منتصف جسم البرج.
- اتجاه تدفق الهواء: يتدفق غاز العادم أفقيًا في جسم البرج، بشكل عمودي على اتجاه حركة سائل الرش، مما يشكل اتصالًا متقاطعًا للتدفق.
- تقليل المقاومة: يعمل تصميم تدفق الهواء الأفقي هذا على تقليل مقاومة تدفق النظام بشكل فعال ويقلل من استهلاك طاقة المروحة.

2. الرش والامتصاص
- نظام الرش: يتم تركيب فوهة الضغط العالي في البرج لتفتيت ورش السائل الممتص (الماء أو الكاشف الكيميائي) لتكوين قطرات دقيقة.
- وظيفة طبقة الحشو: يمر الغاز العادم عبر طبقة الحشو (مثل حلقة الكرة وحلقة لاسي)، ويتلامس بشكل كامل مع الفيلم السائل على سطح الحشو، مما يزيد من مساحة تماس الغاز بالسائل.
- الامتصاص الفيزيائي والكيميائي: يتم امتصاص الملوثات أو تحويلها إلى مواد غير ضارة من خلال الامتصاص الفيزيائي أو التفاعلات الكيميائية (مثل تحييد الحمض والقاعدة).

3. إزالة الضباب والانبعاثات
- جهاز إزالة الضباب: يمر الغاز المنقى عبر طبقة إزالة الضباب (لوحة الإعصار أو حشو حلقة اللاسيل) لإزالة قطرات السائل المحبوسة ومنع التلوث الثانوي.
- الانبعاثات النظيفة: يتم تفريغ الغاز المعالج من الجانب الآخر للبرج لتلبية معايير حماية البيئة.

4. الحلقة والمعالجة
- دوران السائل: يتم جمع سائل الرش من أسفل البرج وإعادة استخدامه بعد ضغطه بواسطة مضخة المياه المتداولة لتقليل تكاليف التشغيل.
- معالجة النفايات السائلة: تغيير أو معالجة النفايات السائلة بانتظام لتجنب إثراء الملوثات والتأثير على كفاءة التنقية.

الثاني. تحليل التصميم الهيكلي لبرج الرش الأفقي

تتميز أبراج الرش الأفقية بتصميم مدمج، مما يجعلها مناسبة للتطبيقات الصناعية ذات المساحة المحدودة.

1. هيكل البرج
- الشكل والمادة: هيكل أسطواني أو مربع أفقي، مصنوع من مواد مقاومة للتآكل (مثل PP، FRP، والفولاذ المقاوم للصدأ 304/316).
- التصميم المعياري: تعمل وصلات الشفة المجزأة على تسهيل النقل والتركيب، والتكيف مع معدلات تدفق الهواء المتغيرة.

2. نظام الرش
- ترتيب الفوهة: يضمن الترتيب الأفقي متعدد الطبقات تغطية موحدة للسائل ويحسن كفاءة التلامس بين الغاز والسائل.
- اختيار سائل الرش: يتم اختيار الماء أو الكواشف الكيميائية، مثل المحاليل الحمضية أو القلوية، بناءً على تركيبة غاز العادم لتعزيز الامتصاص.

3. طبقة التعبئة
- نوع التعبئة: التعبئة عالية الكفاءة، مثل حلقات بال وحلقات راشيج، توفر مساحة سطحية كبيرة ومقاومة منخفضة.
- التصميم الطبقي: تعمل طبقات التعبئة المتعددة على تحسين توزيع الغاز والسائل ومنع الانسداد والتوجيه.

4. طبقة ديميست
- نوع مزيل الضباب: تعمل صفائح الإعصار أو حلقات راشيج على إزالة قطرات السائل المحبوسة من الغاز بشكل فعال.
- منع دخول القطرات: يضمن أن غاز العادم خالٍ من القطرات لمنع التآكل أو تلوث المعدات الموجودة في المصب.

5. نظام التداول
- خزان المياه المتداولة: يقع في أسفل البرج، ويقوم بجمع سائل الرش ومجهز بالتحكم في المستوى ومراقبة درجة الحموضة.
- مضخة المياه المتداولة: مصنوعة من مواد مقاومة للتآكل (مثل البلاستيك أو الفولاذ المقاوم للصدأ) لضمان التشغيل المستقر على المدى الطويل.

6. الهياكل المساعدة
- منافذ التفتيش ونوافذ المراقبة: يتم توفير نوافذ تفتيش ومنافذ تفتيش شفافة لسهولة الصيانة والتفتيش.
- الدعم والتركيبات: تضمن الدعامات والتركيبات المستقرة تشغيلًا مستقرًا للمعدات.

ثالثا. مميزات برج الرش الأفقي

- التنقية الفعالة: تصل كفاءة التنقية إلى أكثر من 90%، وهي مناسبة لمجموعة متنوعة من الملوثات.
- توفير المساحة: تصميم أفقي، ارتفاع منخفض، مناسب للتركيب الداخلي.
- تكلفة تشغيل منخفضة: إعادة تدوير سائل الرش لتقليل استهلاك المياه واستهلاك الكواشف الكيميائية.
- مقاومة التآكل: استخدم مواد مقاومة للتآكل للتكيف مع البيئات الحمضية والقلوية وتتمتع بعمر خدمة طويل.
- صيانة مريحة: هيكل بسيط، صيانة مريحة، وتكاليف صيانة منخفضة.

رابعا. سيناريوهات التطبيق

تُستخدم أبراج الرش الأفقية على نطاق واسع في الصناعات التالية:
- الصناعة الكيميائية: معالجة الضباب الحمضي والضباب القلوي وغاز النفايات العضوية.
- الإلكترونيات: تنقية غازات النفايات المحتوية على الفلور والغازات الخطرة الأخرى.
- صناعة الأدوية: إزالة الغازات العادمة الناتجة أثناء التخمير والتخليق.
- علم المعادن: معالجة الأبخرة والغبار الناتج أثناء الصهر.
- صناعة الأغذية والنسيج: معالجة الروائح والجسيمات الناتجة أثناء الإنتاج.

الخامس. نقاط رئيسية في التصميم
- تحليل معلمات غاز النفايات: تحديد أبعاد البرج ونوع التعبئة بناءً على تكوين غاز النفايات وتركيزه ودرجة حرارته ومعدل تدفقه.
- التحكم في نسبة الغاز إلى السائل: قم بتصميم معدل تدفق سائل الرش بشكل عقلاني لضمان الاتصال والامتصاص الكافيين.
- اختيار المواد: اختر مواد البرج المناسبة بناءً على خصائصها المسببة للتآكل، مثل PP والفولاذ المقاوم للصدأ.
- إجراءات السلامة: تركيب أجهزة مقاومة للانفجار ومراقبة الغاز لضمان التشغيل الآمن.

بناءً على التحليل أعلاه، أصبحت أبراج الرش الأفقية، بكفاءتها العالية وصغر حجمها ومقاومتها للتآكل، معدات أساسية لمعالجة غاز النفايات الصناعية. وهي قابلة للتطبيق على نطاق واسع في ظروف التشغيل المختلفة وتساعد الشركات على تحقيق المعايير البيئية.

اتصل بنا
يمكن لبرج الرش الأفقي التعامل مع حجم الهواء من 5000 إلى 30000 م³، ويمكن تخصيصه وفقًا للاحتياجات الفعلية.
الرقم التسلسلي اسم المواصفات (الطول * العرض * الارتفاع، الوحدة: مم) وحدة كمية ملاحظات
1 برج الرش الأفقي (حجم معالجة الهواء: 5000 م³/ساعة) 2500 (بما في ذلك حجم القطر المتغير) * 1200 (باستثناء حجم خزان المياه) * 1800 مجموعة 1 1. تشتمل مواد المعدات على PP، والفولاذ المقاوم للصدأ 304، وFRP، بسماكات مخصصة لتلبية متطلبات المصنع المحددة.
2. سرعة البرج الفارغ: 1.5 متر في الثانية؛
3. نظام رش أحادي الطبقة مع فوهات حلزونية مقاس 4 × 4 بوصة؛
4. طبقة واحدة من حلقات Pall مقاس 50 مم ≥600 مم؛
5. طبقة واحدة من مزيل الضباب الشبكي السلكي PP ≥200 مم؛
6. منفذا تفتيش من الزجاج المقسّى الشفاف مقاس 500 مم؛
7. قطر المدخل/المخرج: 400 ملم؛
8. خزان جرعات كيميائية متكامل على الجانب؛
9. منفذ تصريف واحد، منفذ فائض، نظام تجديد المياه اليدوي/التلقائي الذي يعمل بالطفو؛
- مضخة الدورة الدموية 1.5 كيلو وات مجموعة 1 مضخة PP عمودية مقاومة للأحماض والقلويات ومضادة للتآكل، التدفق: 169 م³/ساعة، الرفع: 15 م، محرك موفر للطاقة على مرحلتين
2 برج الرش الأفقي (حجم معالجة الهواء: 10000 م³/ساعة) 3000 (بما في ذلك حجم القطر المتغير) * 1500 (باستثناء حجم خزان المياه) * 1800 مجموعة 1 1) تشتمل مواد المعدات على PP، والفولاذ المقاوم للصدأ 304، وFRP، بسماكات مخصصة لتلبية متطلبات المصنع المحددة؛
2) سرعة البرج الفارغ: 1.5 متر في الثانية؛
3) طبقة رش واحدة تحتوي على ست فوهات حلزونية مقاس 4 بوصات؛
(4) طبقة واحدة من الحلقات الحبلية عيار Ø50mm تحشو ≥600mm ؛
5) طبقة واحدة من مزيل الضباب الشبكي السلكي PP ≥200 مم؛
6) منفذي تفتيش من الزجاج المقسّى الشفاف مقاس 500 مم؛
7) قطر المدخل/المخرج: ￠600 مم؛
8) خزان جرعات كيميائي متكامل على الجانب.
9) منفذ تصريف واحد، منفذ فائض، نظام تجديد المياه اليدوي/التلقائي الذي يعمل بالطفو؛
- مضخة الدورة الدموية 2.2 كيلو وات مجموعة 1 مضخة PP عمودية مقاومة للأحماض والقلويات ومضادة للتآكل، التدفق: 24 م³/ساعة، الرفع: 20 م، محرك موفر للطاقة على مرحلتين
3 برج الرش الأفقي (حجم معالجة الهواء: 15000 م³/ساعة) 3600 (بما في ذلك حجم القطر المتغير) * 1500 (باستثناء حجم خزان المياه) * 1800 مجموعة 1 1. تشتمل مواد المعدات على PP، والفولاذ المقاوم للصدأ 304، وFRP، بسماكات مخصصة لتلبية متطلبات المصنع المحددة.
2. سرعة البرج الفارغ: 1.5 متر في الثانية؛
3. نظام رش أحادي الطبقة مع فوهات حلزونية مقاس 8 1/4 بوصة؛
4. طبقة واحدة من حلقات Pall مقاس 50 مم ≥600 مم؛
5. طبقة واحدة من مزيل الضباب الشبكي السلكي PP ≥200 مم؛
6. منفذا تفتيش من الزجاج المقسّى الشفاف مقاس 500 مم؛
7. قطر المدخل/المخرج: 700 ملم؛
8. خزان جرعات كيميائية متكامل على الجانب؛
9. منفذ تصريف واحد، منفذ فائض، نظام تجديد المياه اليدوي/التلقائي الذي يعمل بالطفو؛
- مضخة الدورة الدموية 3.75 كيلو وات مجموعة 1 مضخة PP عمودية مقاومة للأحماض والقلويات ومضادة للتآكل، التدفق: 28 م³/ساعة، الرفع: 28 م، محرك موفر للطاقة على مرحلتين
4 برج الرش الأفقي (حجم معالجة الهواء: 20000 م³/ساعة) 4200 (بما في ذلك حجم القطر المتغير) * 1500 (باستثناء حجم خزان المياه) * 1800 مجموعة 1 1) تشتمل مواد المعدات على PP، والفولاذ المقاوم للصدأ 304، وFRP، بسماكات مخصصة لتلبية متطلبات المصنع المحددة.
2) سرعة البرج الفارغ: 1.5 متر في الثانية؛
3) طبقة رش واحدة مع فوهات حلزونية مقاس 8 1/4 بوصة؛
4) طبقة واحدة من حلقات Pall مقاس Ø50 مم ≥600 مم؛
5) طبقة واحدة من مزيل الضباب الشبكي السلكي PP ≥200 مم؛
6) منفذي تفتيش من الزجاج المقسّى الشفاف مقاس 500 مم؛
7) قطر المدخل/المخرج: 800 ملم؛
8) خزان جرعات كيميائي متكامل على الجانب.
9) منفذ تصريف واحد، منفذ فائض، نظام تجديد المياه اليدوي/التلقائي الذي يعمل بالطفو؛
مضخة الدورة الدموية 3.75 كيلو وات مجموعة 1 مضخة عمودية مقاومة للتآكل من مادة البولي بروبيلين تعمل بالتشغيل الجاف
معدل التدفق: 28 م³/ساعة
الرأس: 28 م
محرك كفاءة الطاقة من المستوى 2

العلامة التجارية: Riyiguobao
5 برج الرش الأفقي (حجم معالجة الهواء: 25000 م³/ساعة) 4100 (بما في ذلك حجم القطر المتغير) * 2000 (باستثناء حجم خزان المياه) * 1900 مجموعة 1 1. تشتمل مواد المعدات على PP، والفولاذ المقاوم للصدأ 304، وFRP، بسماكات مخصصة لتلبية متطلبات المصنع المحددة.
2. سرعة البرج الفارغ: 1.5 متر في الثانية؛
3. نظام رش أحادي الطبقة مزود بـ 10 فوهات حلزونية مقاس 4 بوصات؛
4. طبقة واحدة من حلقات Pall مقاس 50 مم ≥600 مم؛
5. طبقة واحدة من مزيل الضباب الشبكي السلكي PP ≥200 مم؛
6. منفذا تفتيش من الزجاج المقسّى الشفاف مقاس 500 مم؛
7. قطر المدخل/المخرج: ￠900 مم؛
8. خزان جرعات كيميائية متكامل على الجانب؛
9. منفذ تصريف واحد، منفذ فائض، نظام تجديد المياه اليدوي/التلقائي الذي يعمل بالطفو؛
- مضخة الدورة الدموية 5.5 كيلو وات مجموعة 1 مضخة PP عمودية مقاومة للأحماض والقلويات ومضادة للتآكل، التدفق: 38 م³/ساعة، الرفع: 32 م، محرك موفر للطاقة على مرحلتين، العلامة التجارية: Rizhao Guobao؛
6 برج الرش الأفقي (حجم معالجة الهواء: 30000 م³/ساعة) 4500 (بما في ذلك حجم القطر المتغير) * 2000 (باستثناء حجم خزان المياه) * 1900 مجموعة 1 10. تشتمل مواد المعدات على PP، والفولاذ المقاوم للصدأ 304، وFRP، بسماكات مخصصة لتلبية متطلبات المصنع المحددة.
11. سرعة البرج الفارغ: 1.5 متر في الثانية؛
12. نظام رش أحادي الطبقة مزود بـ 13 فوهة حلزونية مقاس 4 بوصات؛
13. طبقة واحدة من حلقات Pall مقاس 50 مم ≥600 مم؛
14. طبقة واحدة من مزيل الضباب الشبكي السلكي PP ≥200 مم؛
15. منفذا تفتيش من الزجاج المقسّى الشفاف مقاس 500 مم؛
16. قطر المدخل/المخرج: ￠1000 مم؛
17. خزان جرعات كيميائية متكامل على الجانب.
منفذ تصريف واحد، منفذ فائض، نظام تجديد المياه اليدوي/التلقائي الذي يعمل بالطفو؛
- مضخة الدورة الدموية 7.5 كيلو وات مجموعة 1 مضخة PP عمودية مقاومة للأحماض والقلويات ومضادة للتآكل، التدفق: 50 م³/ساعة، الرفع: 38 م، محرك موفر للطاقة على مرحلتين، العلامة التجارية: Rizhao Guobao؛
- مواصفات أخرى
التخصيص غير القياسي		 - - -
